آموزش ساخت تابلو ال ای دی ثابت در خانه | از 0 تا نصب

آموزش ساخت تابلو ال ای دی ثابت
امروزه کمتر کسب و کاری رو می تونید پیدا کنید که حداقل یکی دو تا تابلو ال ای دی ثابت پشت شیشه مغازش نصب نکرده باشه و کسب و کار خودش رو تبلیغ نکنه و این نشان از تقاضای بالای ساخت این نوع از تابلو میده. پس اگه به دنبال آموزش این مهارت پر تقاضا هستید، حواستون رو خوب جمع کنید که قراره اینجا بریم سراغ آموزش ساخت تابلو LED ثابت با زبان ساده ...
آموزش ساخت تابلو ال ای دی ثابت
فهرست مقاله :

مقدمات ساخت تابلو led ثابت

قراره که آموزش ساخت تابلو ال ای دی ثابت ما به شکلی باشه که اگه اصلا از برق چیزی نمی دونید هم به راحتی بتونید تابلو ال ای دی های زیبایی بسازید و از این شغل پر تقاضا کسب درآمد کنید.

ساخت تابلو LED ثابت بسیار ساده بوده و حتی می توانید با ساخت تابلو ال ای دی در خانه منبع درآمد خوبی برای خود بسازید. برای این کار بایستی قدم های زیر به ترتیب برداشته شود.

  1. ترسیم طرح و نوشته مورد نظر در نرم افزار کورل
  2. برش طرح با دستگاه لیزر (میدیم بیرون این کار رو براون انجام میده)
  3. چینش LED  روی طرح
  4. لحیم کاری و تست
  5. عیب یابی
  6. انتخاب منبع تغذیه (آدابتور) مناسب
  7. انتخاب فلاشر(برای تابلو ال ای دی چشمک زن )
  8. نصب تابلو و تمام

آموزش ساخت تابلو led ثابت به زبان ساده

به همین سادگی !!

ما برای ساخت تابلو LED نیاز به یک طرح اولیه داریم تا ال ای دی ها را روی آن سوار کنیم و با توجه به روش مناسب تابلوی خود را بسازیم. برای طراحی کلمات یا اشکال مختلف ما از نرم افزار کورل استفاده می کنیم که در انتهای آموزش ساخت تابلو led ثابت بیشتر با این نرم افزار آشنا می شویم.

لینک دانلود نرم افزار کورل به همراه آموزش نصب این نرم افزار در پایین صفحه قرار داده شده است.

طرح مد نظر را بایستی به دارندگان دستگاه های لیزر بدیم تا کار برشکاری را روی ورق های پلکسی یا MDF سه میل سفید و مشکی پیاده سازی کنند، که توصیه ما این است که برای کاهش هزینه ها از ورق MDF سه میل استفاده نمایید نه پلکسی.

ساخت تابلو ال ای دی در خانه

در ویدئوی زیر نحوه ی برش و سوراخکاری یک تابلو ال ای دی روی ورقه mdf در یک کارگاه تابلو سازی را می بینید.

اما برویم به قسمت مهم ماجرا یعنی آموزش ساخت تابلو LED ثابت …

برای آموزش ساخت تابلو ال ای دی ثابت در ابتدا باید در مورد سه مفهوم مهم یعنی ولتاژ، جریان و مقاومت دید خوبی داشته باشید پس این سه موضوع را به کوتاه ترین و ساده ترین شکل ممکن برایتان شرح میدهم.

ولتاژ چیست؟

مقدار زیادی بار الکتریکی یا الکترون که در یک مکان (مانند باتری) ذخیره شده باشد رو ولتاژ میگیم مانند مقدار آبی که در یک مخزن جمع شده است.

ما دو نوع ولتاژ داریم:

  1. AC(ای سی یا متناوب) : مانند برق شهر
  2. DC(دی سی یا مستقیم): مانند برق خروجی از آدابتورها ما در ساخت تابلو LED از این نوع ولتاژ استفاده می کنیم.

جریان چیست؟

زمانی که الکترون ها از باتری جاری شده و درون یک سیم حرکت میکنند میگوییم جریان الکتریکی جاری شده است مانند زمانی که آب مخزن درون لوله ها شروع به جاری شدن میکند گوییم جریان آب جاری شده است.(این الکترون ها هستن که باعث میشن تابلوهای ما و یا هر وسیله برقی دیگه روشن بشه)

مقایسه ولتاژ و جریان

مقاومت چیست؟

هر چیزی که سرعت جریان الکتریکی را کم کند را مقاومت گوییم مانند زمانی که لوله آب ما جرم گرفته باشد یا باریک شود و جریان آب کند شود.

مقاومت همیشه بد نیست مثل سرعت گیر خیابان که سرعت ماشین ها رو کم میکنه !! گاها ما در مدار یک قطعه ای به نام مقاومت میگذاریم تا جریان را کم کنیم چرا که ممکن است جریان زیاد باعث آسیب به وسیله ما شود مثلا لامپ یا  led ما بسوزد.

دیود نورانی(LED یا light diode)

یک نوع دیود وجود دارد با رسیدن جریان به آن روشن شده و نورهای رنگی از آن ساطع می شود که ما در آموزش ساخت تابلو ال ای دی ثابت از این نوع استفاده میکنیم.

دیود نورانی که با عنوان ال ای دی بین ما شهرت دارد در مدل های مختلفی تولید می شود که از 2 مدل کلاهی و اوال آن برای ساخت تابلوهای ال ای دی مختلف استفاده میشود.که هر کدام با توجه رنگشان یک ولتاژ دارند مثلا ال ای دی قرمز رنگ ولتاژ 2 ولت دارد و با ولتاژ 2 ولت DC روشن میشود. ( لامپ های منزل با ولتاژ 220 ولت AC روشن می شوند.)

 رنگ LED

ولتاژ کاری LED

قرمز – زرد

2 تا 2.2 ولت

سبز – آبی – یخی – صورتی و …

3 تا 3.2 ولت

وقتی شما LED را میخرید روی جعبه یا نایلون آنها این اعداد نوشته شده است.

دانلود رایگان آموزش ساخت تابلو led

آموزش ساخت تابلو led ثابت

در ساخت تابلو از ال ای دی های رنگی استفاده می شود، برای روشن کردن ال ای دی بایستی به دو نکته مهم توجه کنیم.

  1. ولتاژ کاری ال دی دی(هر ال ای دی با یک ولتاژی کار میکند مثلا 2 ولت یا 3 ولت )
  2. ولتاژ برق ما(باید باتری یا آدابتور مناسب با برق خروجی led مناسب تهیه کنیم)

مثلا روی یک ال ای دی عدد 2 ولت نوشته شده است پس باید آن led با منبع تغذیه ( مثل آدابتور یا باتری) 2 ولت روشن شود واگر ولتاژ آدابتور بیشتر باشد ال ای دی میسوزه

مهم: پس کافیه که یک منبع 2 ولت به 2 سر ال ای دی مون بزنیم فقط دقت کنید باید سیم مثبت یا قرمز آدابتور (یا مثبت باتری) رو به سر مثبت ال ای دی یا همون پایه بلند وصل کنید و سیم منفی یا مشکی منبع رو هم به پایه منفی ال ای دی یا پایه کوتاه

اما اگر منبع تغذیه 2 ولت پیدا نکردیم آیا نمیتوانیم با ولتاژ بیشتر led را روشن کنیم؟ چرا میشه مثلا اگر ولتاژ آدابتور ما 3 ولت باشه باید یه مقاومت سر راه led بزاریم تا نسوزه(مقاومت وظیفش این بود که جریان رو کاهش بده دیگه). به همین راحتی!!

آموزش روشن کردن led قرمز

حالا میخواهیم چند led را با هم روشن کنیم مثل همین تابلو led ها که یک دفعه 1000 تا ال ای دی با هم روشن میشه، خب حالا باید چی کنیم؟

باید با انواع اتصالات ال ای دی ها آشنا بشین

انواع اتصالات led برای آموزش ساخت تابلو ال ای دی ثابت

  1. اتصال موازی
  2. اتصال سری
  3. اتصال مختلط یا سری موازی

اتصال موازی

در این نوع اتصال ال ای دی ها دو به دو با هم موازی میشن یعنی پایه های مثبت یا بلند رو به هم وصل می کنیم و پایه های منفی رو هم به هم وصل میکنیم و به اندازه ولتاژ ال ای دی ها باید به آدابتور یا باتری وصل کنیم.(قرمز 2 ولت و سبز 3 ولت)

اتصال ال ای دی بدون مقاومت و با مقاومت

اتصال سری

توی ساخت تابلو LED  اصولش اینه که از آدابتور یا پاور 12 ولت استفاده میشه پس ما نمیتونیم یک ال ای دی 2 ولت یا 3 ولت رو باهاش روشن کنیم چون میسوزه اما اگر 6 تا ال ای دی 2 ولت (2*6=12) یا 4تا ال ای دی 3 ولت (12=3*4)رو با هم سری کنیم و به ولتاژ 12 ولت بزنیم مثل جان روشن میشه.

آموزش تصویری ساخت تابلو ال ای دی ثابت

برای یادگیری بهتر حتما کلیپ زیر را که در فضای نرم افزار every-cuircuit است را مشاهده نمایید.

اما یه سوال مهم دیگه!!

ما تو تابلو LED ثابت میایم صدها ال ای دی رو باهم روشن میکنیم اونجا باید چی کنیم. خب کاری نداره که کافیه که هر چند تا LED داری رو مثل بالا درست کنی یعنی اول سری کنی و بعد با هم موازی کنی تو این حالت با هم روشن میشه (اتصال مختط)

ساخت تابلو ال ای دی موازی

خب تا اینجا مقدمات اساسی برای ساخت تابلو ال ای دی رو یاد گرفتیم اما بریم سراغ روش های ساخت تابلو led ثابت به کمک روش با مقاومت و بدون مقاومت

آموزش ساخت تابلو ال ای دی ثابت با مقاومت

برای آموزش ساخت تابلو ال ای دی ثابت با مقاومت یا ال ای دی های ما 2 ولت است مثل قرمز و زرد و یا 3 ولت است مثل سبز و آبی و …

اگر LEDهای ما قرمز (2 ولت)بود کافی 5 عدد LED  را یک مقاومت 120 اهم سری کنیم.

اگر LEDهای سبز(3 ولت) بود کافی ست 3 عدد LED را با یک مقاومت 200 اهم سری نمایید.

اندازه مقاومت های بالا یک اندازه استاندارد می باشد هر چه اندازه مقاومت های سری شده با ال ای دی ها کمتر از مقدار تعیین شده باشد نور ال ای دی ها بیشتر شده اما عمر ال ای دی ها کم می شود.

رنگ LED

نحوه ی سری کردن

قرمز و زرد (2 ولت)

5 عدد + مقاومت 120

آبی و سبز و بنفش و …(3 ولت)

3 عدد + مقاومت 220

رنگ روی مقاومت 120 اهم: قهوه ای، قرمز، قهوه ای

رنگ روی مقاومت 220 اهم: قرمز، قرمز، قهوه ای

خواندن اهم مقاومت کار خیلی ساده ای هست اما برای اینکه از موضوع دور نشیم دیگه نمیگم (نیازی هم نداریم) در ضمن برای فهمیدن اندازه مقاومت ها میتونید به سایت فرازگر سر بزنید هر رنگی رو بگید اندازه اهم مقاومت رو بهتون میگه.

پس کاری که ما بایستی انجام بدیم این است که ابتدا تمام ال ای دی هایمان را با توجه به جدول بالا سری کنیم و سپس تمام دسته های سری را موازی نماییم حال اگر سر مثبت و منفی خروجی از LED ها را به آدابتور بزنیم تابلوی کوچک ما روشن می شود.

آموزش ساخت تابلو ال ای دی ثابت با مقاومت

در طرح های  واقعی کورل که گاها بیش از 1000 ال ای دی به کار رفته میشود نیز اینچنین مونتاژ شده است.

آموزش ساخت تابلو ال ای دی بدون مقاومت

برای آموزش ساخت تابلو ال ای دی بدون مقاومت بایستی ابتدا ال ای دی ها موازی می شوند و سپس سری میشوند.

حالا مجددا 2 حالت پیش می آید:

  1. Led های 2 ولت
  2. Ledهای 3 ولت

اگر ال ای دی های ما 3 ولت بود باید تمام LED ها به 4 دسته تقسیم کرده و آنها را موازی میکنیم سپس تمام دسته ها را با هم سری نماییم.

اما اگر ال ای دی های ما 2 ولت بود باید تمام LED ها به 6 دسته تقسیم کرده و آنها را موازی مینماییم و سپس تمام دسته ها را سری کنیم.

ساخت تابلو ال ای دی بدون مقاومت

این هم از روش ساخت تابلو ال ای دی بدون مقاومت در پایان نیز در مورد مزایا و معایب ساخت تابلو LED بدون مقاومت و با مقاومت صحبت خواهیم کرد.

ابزار کار ضروری برای ساخت تابلو led

برای ساخت تابلو ال ای دی ثابت ما نیازی به تجهیزات زیادی نداریم تجهیزات ضروری موارد زیر می باشند.

  1. Led با رنگ دلخواه و به تعداد کافی
  2. سیم تلفن (برای اتصالات)
  3. هویه
  4. سیم لحیم
  5. کف چین (برای کوتاه کردن و خم کردن پایه های led، نباشه هم میشه اما وجودش کار ما رو سریع می کنه)

تا اینجای کار تمام سعی بر این بوده است که شما به ساده ترین شکل ممکن ساخت تابلو ال ای دی ثابت را آموزش ببینید، اما اگر باز هم می بینید که نیاز به آموزش کامل تری دارید نگران نباشید چرا که کانش یک دوره جامع برای ساخت تابلو ال ای دی ثابت برای شما تدارک دیده که از 0 تا 100 این مهارت را پوشش می دهد.

در کلیپ پایین می توانید بخش های مختلف دوره جامع ساخت تابلو ال ای دی ثابت را مشاهده نمایید.

دوره آموزش ساخت تابلو ال ای دی ثابت طوری طراحی شده است که هر آنچه که برای ورود به این شغل نیاز دارید از نحوه ی تهیه تجهیزات و مونتاژ طرح ها تا نحوه گرفتن پروژه بررسی شده و نیاز شما را برطرف خواهد کرد.

مباحث زیر برخی از سرفصل های تدریس شده در دوره آموزش ساخت تابلو led می باشد:

🔷آموزش نصب و راه اندازی نرم افزار کورل دراو(corel draw)

🔷آموزش پیاده سازی طرح های دو خطی، تک خطی و تصاویر در نرم افزار کورل با دو روش متفاوت

🔷 آموزش خروجی گرفتن از نرم افزار

🔷 نحوه ی پیدا کردن مراکز دارای دستگاه لیزر در شهرهای مختلف و سپردن طرح برای برشکاری

🔷آموزش کامل مباحث تئوری ساخت تابلو ال ای ثابت

🔷 آموزش کامل مباحث عملی و کارگاهی ساخت تابلو ال ای دی ثابت

🔷آموزش عیب یابی تابلو led معیوب

🔷 آشنایی با برندهای مرغوب ال دی دی بازار

🔷 آشنایی با ابزار کار مناسب ساخت تابلو و نحوه ی تهیه ابزار

🔷نحوه ی انتخاب منبع تغذیه یا آدابتور مناسب

🔷آموزش جامع انواع روش های ساخت تابلو ال ای دی و مونتاژ طرح های عملی

🔷 آموزش نصب فلاشر و چشمک زن کردن تابلو ال ای دی

🔷 آموزش نحوه ی نصب تابلو تکمیل شده

🔷 آموزش گرفتن پروژه های عملی و کسب درآمد از شغل ساخت تابلو ال ای دی

🔷 نحوه ی محاسبه اجرت و دستمزد ساخت تابلو led

🔷آموزش و انتقال تجربیات ارزشمند این شغل که مسیر را برای شما بسیار هموار خواهد کرد

🔷 و بسیاری از مباحث های علمی و عملی که هر فرد برای آموزش ساخت تابلو ال ای دی و ورود به این شغل نیاز دارد…





📌 برقکارانی که قصد آموزش ساخت تابلو  ال ای دی ثابت را دارند.

📌 تابلو سازانی که میخواهند این مهارت را بیاموزند.

📌 کسانی که قصد آموزش ساخت تابلو ال ای دی را به صورت اصولی و پایه ای دارند.

📌 افرادی که تمایل به عیب یابی و تعمیر تابلوهای تبلیغاتی را دارند.

📌 افرادی که می خواهند با نرم افزار کورل انواع طرح ها و تصاویر را به تابلوهای زیبا تبدیل نمایند.

📌 کسانی که خواهان یادگیری این حرفه بوده اما زمان کافی برای رفتن به آموزشگاه ها و یا شاگردی کردن را ندارند.

📌 کسانی که میخواهند ساخت تابلو ال ای دی را بیاموزند و به عنوان شغل اول و یا دوم از آن کسب درآمد نمایند.

📌 و تمام کسانی که علاقه مند به آموزش ساخت تابلو ال ای دی بوده اما هیچ گونه اطلاعاتی در زمینه برق ندارند.

📌 تمام افرادی که مهارت ساخت تابلو ال ای دی ثابت با روش های بدون مقاومت و با مقاومت را دارند.

📌 تمام افرادی که هیچ گونه علاقه ای به ساخت تابلو ال ای دی ندارند.



در ویدئوهای زیر می توانید بخشی از تدریس این دوره را مشاهده نمایید.

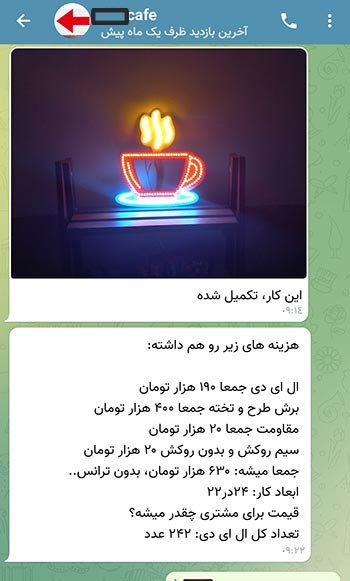

ویژگی های دوره آموزش ساخت تابلو led

با خرید آموزش جامع طراحی و مونتاژ تابلو ال ای دی از مزایای زیر بهره مند خواهید شد:

🔻 تهیه بیش از 9 ساعت آموزش ویدئویی تئوری و عملی جامع با زبان ساده

🔻پشتیبانی 60 روزه از هنرجویان به منظور رفع ایرادات احتمالی

🔻مشاهده دوره در منزل و رهایی از مشکلات آموزش حضوری

🔻آموزش در کمترین زمان و ورود به بازار کار ساخت تابلو led

🔻آموزش نکات و ریزه کاری های این حرفه که فقط بر اساس تجربه دست یافتنی است

🔻 بازگشت وجه در صورت عدم رضایت هنرجویان از تدریس تا 7 روز پس از تهیه دوره

قیمت دوره 148.000 تومان
تیم کانش
تیم کانش

ما در کنار شماییم تا بتوانیم با قرار دادن مطالب و آموزش های مفید، گام کوچکی جهت افزایش دانش و کسب مهارت شما بردایم...

13 پاسخ

    1. درود بر شما
      بله اگر ابزار کار ابتدائی ساخت تابلو رو داشته باشید مثل هویه و سیم لحیم میتونید تو خونه هم مونتاژ کنید.
      موفق باشید…

  1. سلام
    ممنون به خاطر توضیح ساده و روان
    چه زمانی آموزش ساخت تابلو ال ای دی ثابت را به صورت کامل در این صفحه می گذارید

    1. درود بر شما
      قسمت های پایانی در حال آماده شدن می باشد
      به محض آماده شدن آموزش در همین صفحه قرار خواهد گرفت احتمالا 4-5 روز کاری
      زمان ببرد
      موفق باشید…

  2. با سلام
    مطالبتون رو مطالعه کردم یک سوال داشتم در صورت امکان پاسخ دهید.
    در روش با مقاومت چند led آبی را با چه مقاومتی سری کنم؟
    پیشاپیش ممنون از پاسخگوییتون

    1. درود بر شما 🙏🙏
      طبق مطالب گفته شده در روش با مقاومت چون ال ای دی آبی رنگ رنج ولتاژ حدود 3 ولت دارد
      پس کافیست سه led را بایک مقاومت 150اهم تا 250 اهم سری نمایید، هر چه اندازه مقاومت به
      150 نزدیک شود نور ال ای دی شما افزایش می یابد و هر چه به سمت 250 اهم برود نور کاهش می یابد.
      بنده همواره در روش با مقاومت برای ال ای دی 3 ولت مقاومت 220 اهم سری میکنم هم نور مطلوبی دارد و هم عمر ledها طولانی میشود.
      موفق باشید…

        1. درود بی کران
          برای مونتاژ کردن توسط ال ای دی قرمز از مقاومت 100 تا 150 اهم استفاده نمایید.
          هر چه اندازه مقاومت شما بالا رود، نور LED شما کاهش می یابد و عمر مفید آن نیز افزایش می یابد.
          موفق و سربلند باشید…

  3. سلام و عرض ادب
    در تابلو بدون مقاومت اگر تعداد دسته های سری یکی دو عدد کم و بیش بشه فرقی در تقسیم ولتاژ داره .واین که ایراد میکنه

    1. درود بر شما
      خیر ایرادی نداره، در تابلو led ها چون اصولا تعداد led ها زیاد است، تغییر محسوسی در تقسیم ولتاز رخ نمیدهد و هیچ مشکلی نداره
      اما در طرح های تک خطی که تعداد دسته های ال ای دی گاها به 10 مورد هم میرسد بایستی از پشت با دسته ها مقاومت مناسب موازی نماییم
      تا تقسیم ولتاژ به صورت صحیح انجام شه و عمر led ما کم نشه.
      موفق باشید…

    1. سلام بر شما
      آموزش ساخت تابلو led به صورت مجازی بوده و با خرید دوره تمام جلسات آن (20جلسه و نزدیک به 10 ساعت آموزش عملی و تئوری)
      به صورت ویدئویی در پنل کاربری شما قرار گرفته و بلافاصله می توانید استفاده نمایید.
      پیروز و سربلند باشید…

  4. سلام بزرگوار ممنونم از آموزش شما
    یک سوال داشتم
    من میخواستم یک تابلو درست کنم که حدودا 600 لامپ ال ای دی لازمه است
    آیا میتونم با روش بدون مقاومت این تابلو را درست کنم و فقط از آدابتور12 ولت جهت روشن کردن استفاده کنم.
